УСТРОЙСТВО АНАЛИЗАТОРА ОБЩЕГО ОРГАНИЧЕСКОГО
УГЛЕРОДА АТОС 200S/2000P

Поточный анализатор общего органического углерода АТОС 200S/2000P

разработан для контроля качества деионизированной воды, применяемой в различных отраслях промышленности (микроэлектроника, фармацевтическая промышленность, тепловые и атомные электростанции, лабораторный анализ).

Он одновременно выполняет измерения концентрации общего органического углерода ООУ или ТОС (англ.), величину удельного электрического сопротивления (УЭП) или удельной электрической проводимости (УЭС) и температуру воды.

Устройство анализатора общего органического углерода АТОС 200S/2000P

Внесён в госреестр средств измерения

Соответствует техническим условиям

Внесён в каталог продукции на основе ЕНН

Соответствует ГОСТу по требованиям безопасности

ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

АНАЛИЗАТОРОВ ОБЩЕГО ОРГАНИЧЕСКОГО УГЛЕРОДА 200S/2000P

Характеристики

Принцип работы

Режимы работы

Метрологические характеристики


Параметры и характеристики
ATOC 200S
ATOC 2000P
1
Диапазон измерений концентрации ТОС
0,05 – 1000 ppb
1 – 2000 ppb
2
Дискретность показаний концентрации ТОС




– до 20 ppb
0,01 ppb


– от 20 до 200 ppb
0,1 ppb


– свыше 200 ppb
1 ppb
3
Погрешность измерений ТОС




– для воды от 5 до 18,2 МОм∙см
± 0,1 ppb от 0,05 до 2 ppb

± 0,2 ppbот 1 до 4 ppb



– для воды от 5 до 18,2 МОм∙см
±5% от 2 до 1000 ppb
± 5% от 4 до 10 ppb


– для воды от 0,2 до 18,2 МОм∙см

± 5% от 10 до 2000 ppb
4
Диапазон измерений УЭС при 25° С
0,1 – 18,2 МОм∙см
5
Погрешность измерений УЭС
2%
6
Диапазон измерений температуры
1 – 50° С
7
Погрешность измерений температуры
± 0,2° С
8
Температурная компенсация
25° С


Рабочие условия применения

Максимально допустимая температура входной воды50° С
Максимально допустимое давление входной воды6 бар
Диапозон расхода воды для анализаот 3 до 20 л/час
Способ подключения к водяной магистралиоткрытый слив

Технические характеристики

Электропитаниесеть 220 В
Потребляемая мощностьне более 50 Вт
Вход водыбыстросъемное соединение 4 мм
Выход водыбыстросъемное соединение 6 мм
Выходной сигнал ALARM12 В
Время одного измерения6 мин
Длина300 мм
Ширина132 мм
Высота333 мм
Массане более 7,5 кг

В анализаторах АТОС для определения концентрации общего органического углерода (ТОС) используется ультрафиолетовое фотохимического окисление органических примесей, находящихся в анализируемой воде. В результате образуется газообразный СО2, реагирующий с водой и образующий угольную кислоту.

Кондуктометрические датчики прибора измеряют удельную электропроводность воды до и после окисления, вызванную диссоциацией угольной кислоты. Электронный блок анализатора преобразует эти данные в единицы концентрации органического углерода и выводит результаты, а также график изменения ТОС во времени, на экран ЖК индикатора.

Режим измерения ТОС

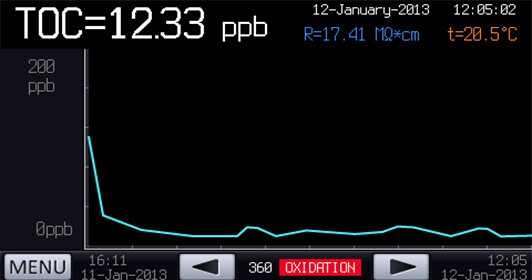

Основным режимом работы является автоматическое проведение замеров с периодичностью один раз в шесть минут с индикацией полученных значений TOC, температуры и удельной проводимости или сопротивления воды на экране. Кроме того, на экране строится график изменения значения TOC во времени, а результаты замеров могут передаваться по внешнему интерфейсу на компьютер или информационно-управляющую сеть предприятия.

Результаты замеров сохраняются во внутренней памяти прибора (так называемый журнал или «записная книжка») и могут быть просмотрены оператором без прерывания его нормального функционирования. В этом режиме на экране выводятся значения ТОС, температуры и удельной проводимости или сопротивления текущего выбранного замера. Оператор может перемещаться по графику ТОС от замера к замеру в пределах всей памяти анализатора (в стандартной комплектации – 1000 замеров, т.е. более четырёх суток непрерывной работы).

Режим кондуктометра

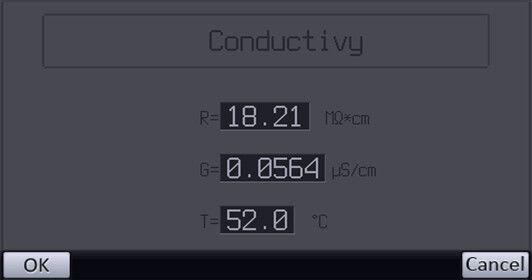

В этом режиме с периодичностью раз в секунду обновляются текущие показания удельной электрической проводимости, удельного электрического сопротивления и температуры анализируемой воды.

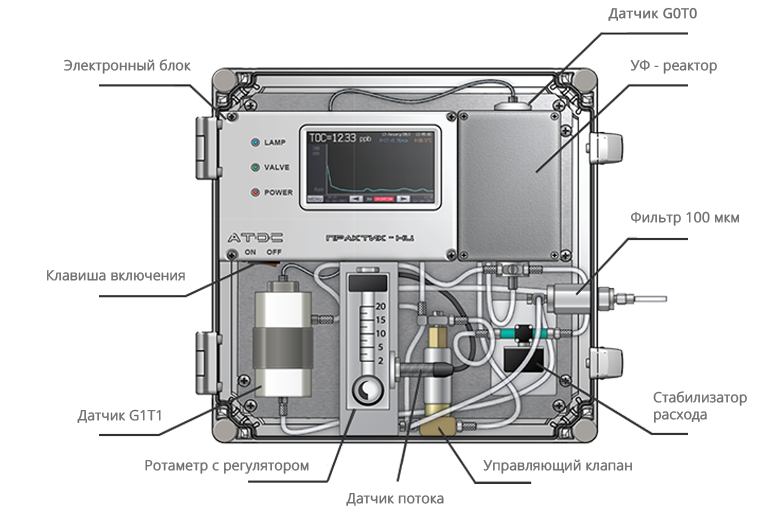

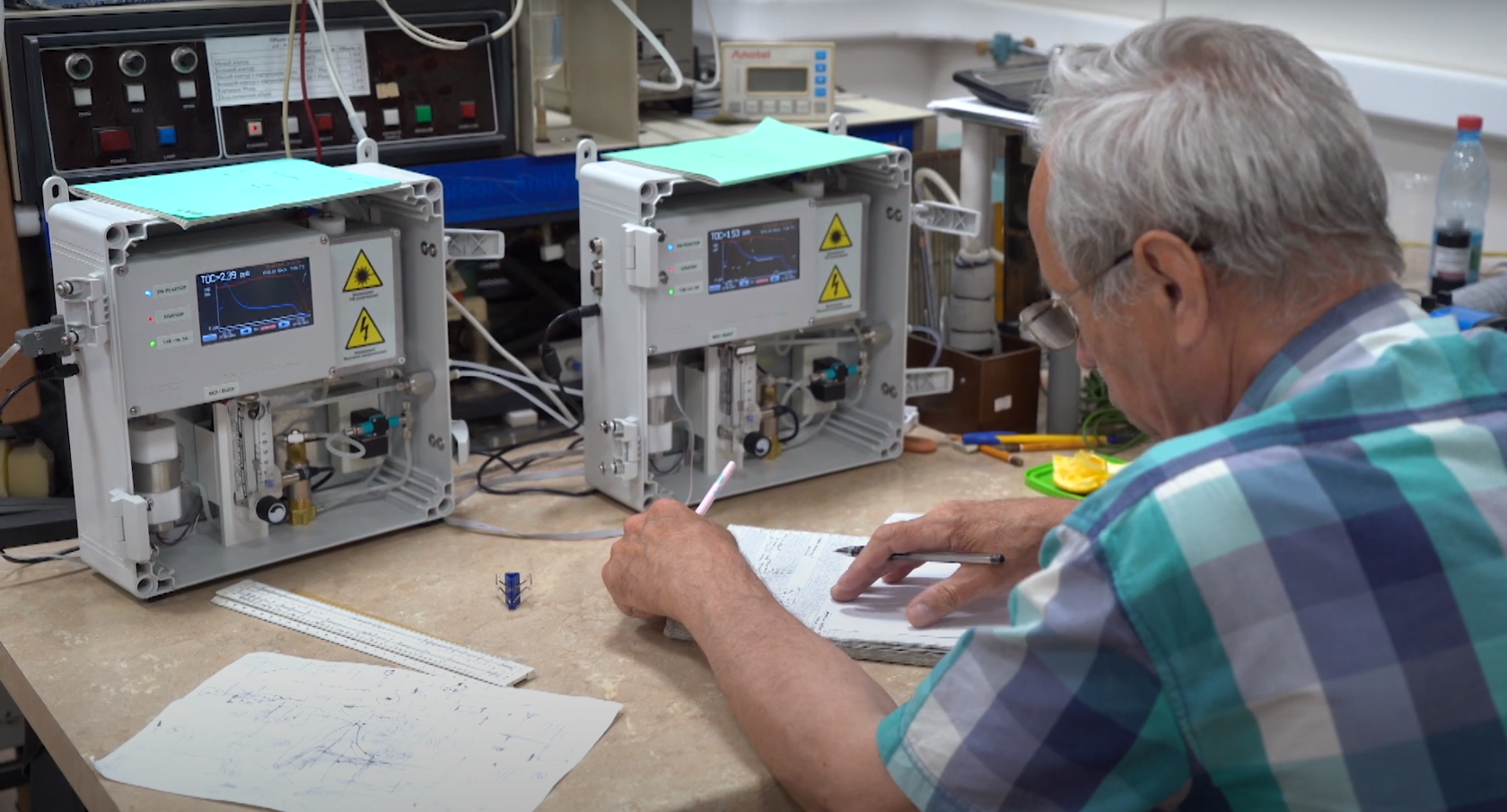

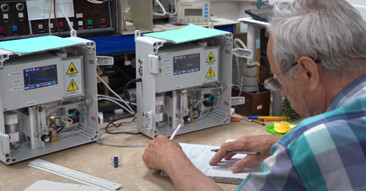

Работа АТОС 200S/2000P

РАСШИФРОВКИ К РАЗЪЁМАМ И ШТУЦЕРАМ

НАХОДЯЩИМСЯ НА БОКОВЫХ СТЕНКАХ АНАЛИЗАТОРА.

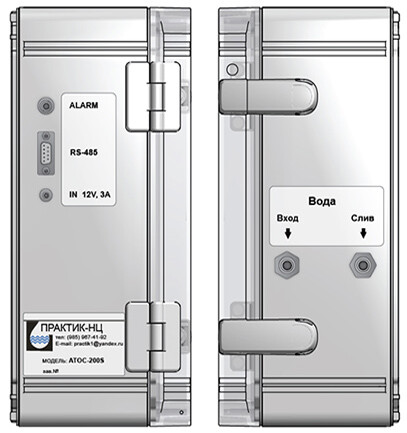

Быстроразъёмное соединение для входа анализируемой воды. Используется трубка наружным диаметром 4 мм. Длина подводящей трубки не должна превышать 2 м от пробоотборника на водной магистрали.

Быстроразъёмное соединение для слива воды из анализатора. Используется трубка диаметром 6 мм длиной 2 метра. Возможно применение более длинной сливной трубки.

Разъём для подключения внешних исполнительных устройств, которые должны срабатывать при достижении критического значения ТОС, заданного пользователем в настройках прибора.

Интерфейсный разъём, через который осуществляется взаимодействие прибора с компьютером или системой мониторинга предприятия.

Разъём для подключения питающего напряжения 12 В.

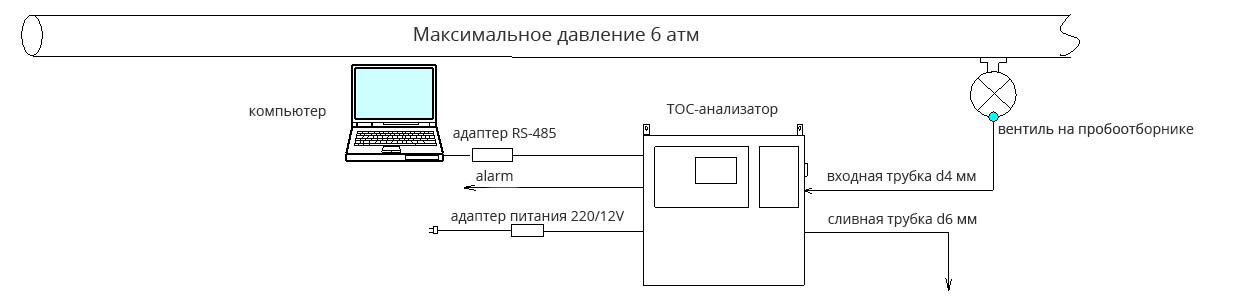

СХЕМА ПОДКЛЮЧЕНИЯ ПРИБОРА К ВНЕШНИМ МАГИСТРАЛЯМ

РАБОТА С КОМПЬЮТЕРОМ И ТРЕВОЖНАЯ СИГНАЛИЗАЦИЯ

К анализатору может быть подсоединено какое-либо устройство, служащее для сигнализации о выходе значения TOC за допустимые пределы. Предельно допустимая концентрация TOC задаётся пользователем.


Устройство подсоединяется к предназначенному для этого разъёму ALARM. При возникновении аварийной ситуации прибор выдаёт на указанные контакты разъёма напряжение 12 В с максимально допустимым током 0,1 А.

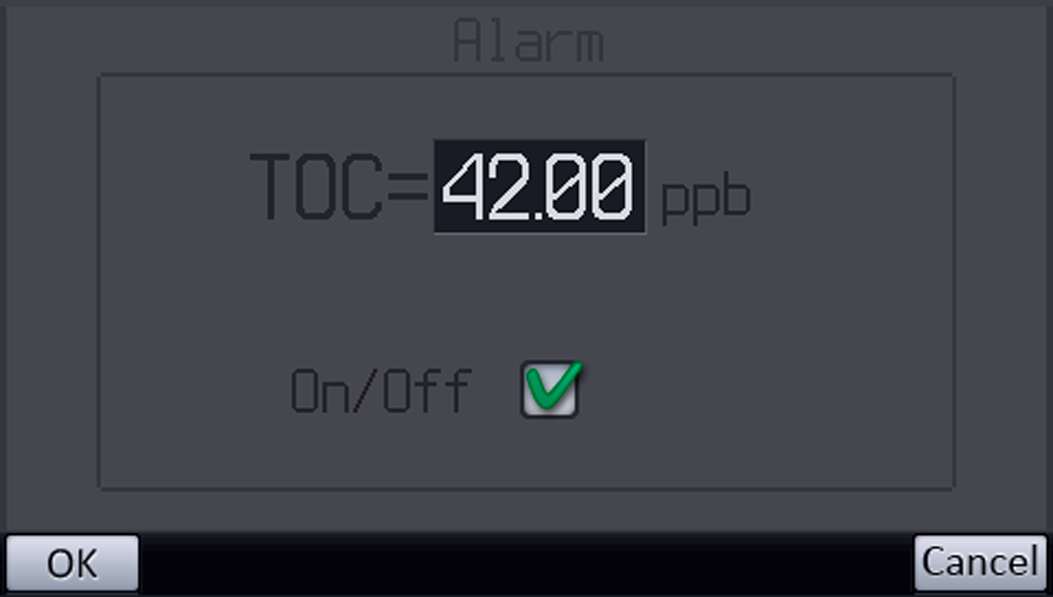

Кнопка Alarm вызывает экран установки предельного значения TOC, при достижении которого срабатывает аварийная сигнализация: выдаётся сигнал 12 B на разъём ALARM, к которому может быть подключено какое-либо исполнительное устройство. Сигнализацию можно отключить, убрав «галочку» в поле On/Off.

Анализатор позволяет передавать данные, сохранённые в его журнале («записной книжке»), на компьютер. Кроме того, имеется возможность «подслушивать» на компьютере результаты каждого проводимого замера в реальном времени. Это обеспечивается программой ATOC User Monitor (AUM), входящей в комплект поставки.

Программа AUM не требует установки и может быть перенесена на любой компьютер путём копирования файла AUM.exe. Взаимодействие с прибором с точки зрения этой программы осуществляется через COM-порт, номер которого может быть изменён с помощью меню Options – COM port. Физически для связи с анализатором используется адаптер интерфейса RS-485, подключённый к одному из USB-портов компьютера, и кабель, соединяющий адаптер с самим прибором.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И НАДЁЖНОСТЬ

ГОСТ Р 51350

Поточные анализаторы АТОС выполнены в соответствии с требованиями безопасности

ГОСТ 12.2.007.0.

По способу защиты человека от поражения электрическим током анализаторы АТОС относятся к классу III

IР54 по ГОСТ 14254-80

По степени защиты от внешних воздействий окружающей среды

СРОК СЛУЖБЫ НЕ МЕНЕЕ 5 ЛЕТ

Полный средний срок службы анализаторов в условиях эксплуатации по требованиям настоящих ТУ

НЕ МЕНЕЕ 10 000 ЧАСОВ

Установленная наработка на отказ анализаторов в условиях эксплуатации по требованиям ТУ

RU.C.31.001.A №39065.

Анализаторы общего органического углерода АТОС внесены в государственный реестр
средств измерений

Анализаторы общего органического углерода АТОС размещены в каталоге
промышленной продукции на основе единого номенклатурного номера (ЕНН):
